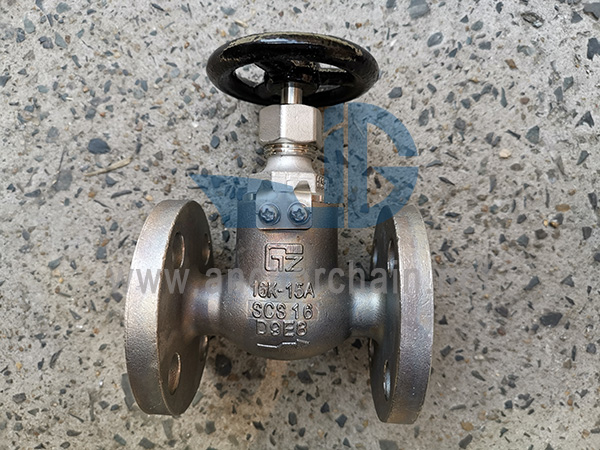

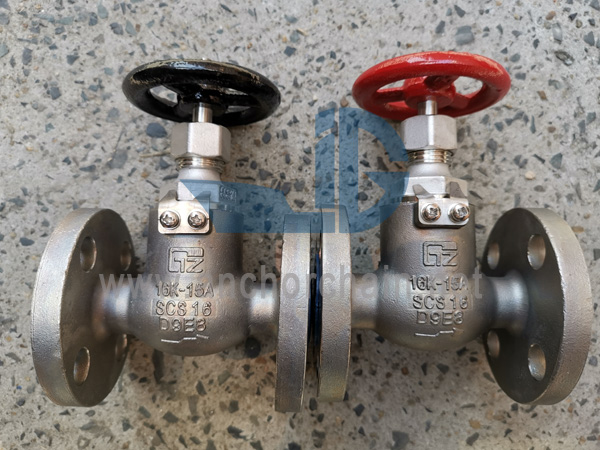

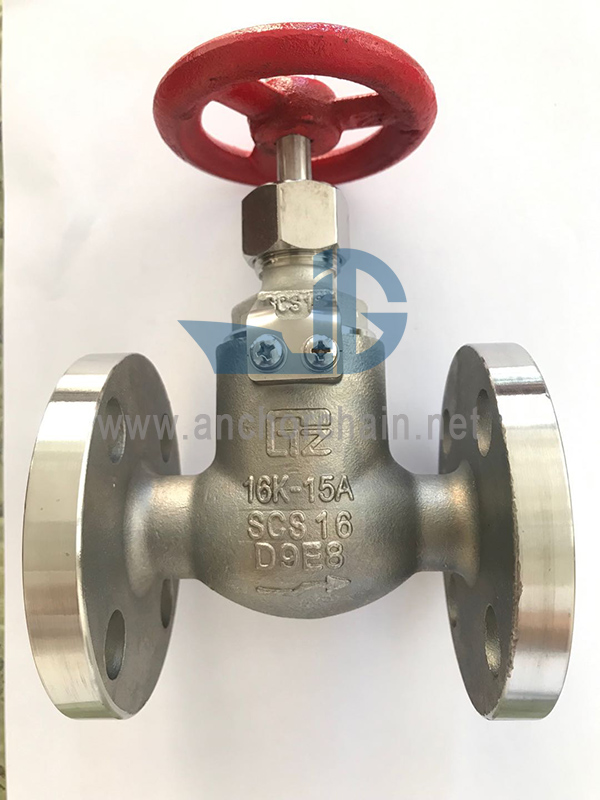

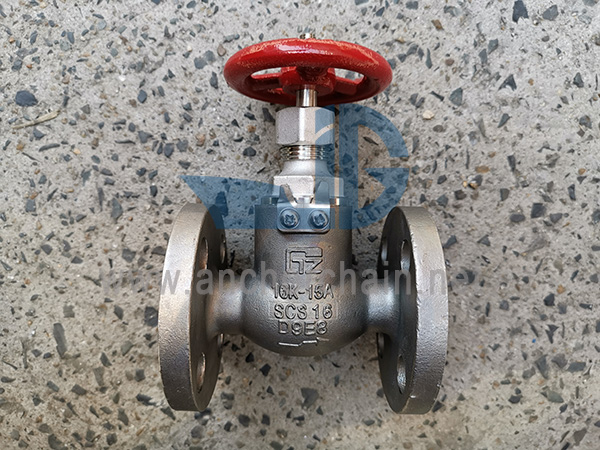

JIS F 7301 5K SCS16 स्टेनलेस स्टील ग्लोब वाल्वसमुद्री स्टेनलेस स्टील ग्लोब वाल्व या समुद्री पीतल ग्लोब वाल्व को समुद्री स्टेनलेस स्टील / पीतल स्टॉप वाल्व कहा जा सकता है। समारोह: पाइप सिस्टम को खोलें / बंद करें डिजाइन मानक: JIS F7301-1996
* DN15-DN40 पेंचदार बोनट के साथ, DN50-DN65 बोल्ट वाले बोनट के साथ
मुख्य सामग्री:
1-बॉडी: स्टेनलेस स्टील (एससीएस 16) / एसयूएस 316 एल
2-डिस्क: स्टेनलेस स्टील(SCS16)/SUS316L
3-स्टेम: स्टेनलेस स्टील(SCS16)/SUS316L
4-बोनट: स्टेनलेस स्टील (एससीएस 16) / एसयूएस 316 एल
5-हैंडव्हील: कास्ट आयरन (FC200)
आईएमपीए कोड | आकार | आमने सामने (एल) | निकला हुआ किनारा व्यास। (डी) | पिच (सी) | बोल्ट होल की संख्या | h | t | H | डी2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
