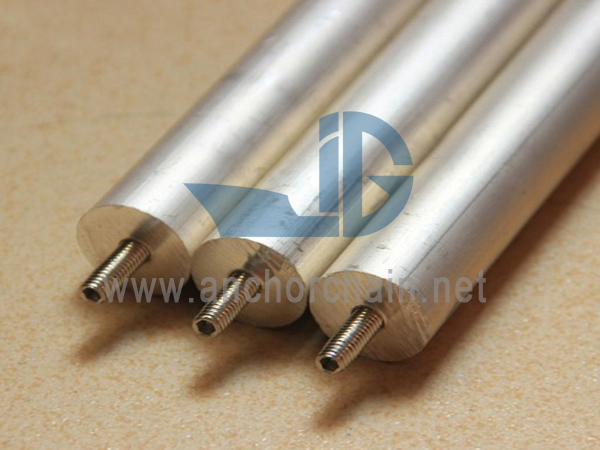

शिप सैक्रिफिशियल एनोडसैक्रिफिशियल एनोड्स का उपयोग जहाजों, वॉटर हीटर, पाइपलाइन, वितरण प्रणाली, जमीन के ऊपर टैंक, भूमिगत टैंक और रिफाइनरियों के पतवारों की सुरक्षा के लिए किया जाता है। बलिदान एनोड कैथोडिक सुरक्षा प्रणालियों में एनोड का समय-समय पर निरीक्षण किया जाना चाहिए और खपत होने पर प्रतिस्थापित किया जाना चाहिए।
जहाज बलि एनोड
बलिदान एनोड का उपयोग जहाजों, वॉटर हीटर, पाइपलाइन, वितरण प्रणाली, जमीन के ऊपर टैंक, भूमिगत टैंक और रिफाइनरियों के पतवार की रक्षा के लिए किया जाता है। बलिदान एनोड कैथोडिक सुरक्षा प्रणालियों में एनोड का समय-समय पर निरीक्षण किया जाना चाहिए और खपत होने पर प्रतिस्थापित किया जाना चाहिए।
विशेष जंग रोधी सामग्री ZAC और AZI बलि एनोड, मुख्य तत्वों द्वारा यौगिक, एक विशेष उत्पाद है जो समुद्री जल और भूमिगत में स्टील के क्षरण को रोक सकता है। बलि के एनोड का उपयोग मुख्य रूप से जहाजों की स्टील बॉडी सतह, समुद्री इंजीनियरिंग और समुद्री जल माध्यम में बंदरगाह सुविधाओं के लिए किया जाता है।
मुख्यबलि एनोड की सामग्री
मैग्नीशियम, एल्यूमिनियम और जिंक मिश्र धातु
जहाज बलि एनोड वर्गीकरण
1. शिप हल (सिंगल आयरन फुट) के लिए वेल्डिंग टाइप जिंक एनोड
प्रकार |
विनिर्देश (मिमी) |
लोहे के पैर का आकार (मिमी) |
कुल भार (किलोग्राम) |
कुल वजन (किलोग्राम) |
|||
ए × बी × सी |
D |
E |
F |
G |
|||
ZH-1 |
800×140×60 |
900 |
45 |
5~6 |
8~10 |
45.4 |
47.0 |
ZH-2 |
800×140×50 |
900 |
45 |
5~6 |
6~8 |
37.4 |
39.0 |
ZH-3 |
800×140×40 |
900 |
45 |
5~6 |
5~6 |
29.5 |
31.0 |
ZH-4 |
600×120×50 |
700 |
40 |
5~6 |
6~8 |
24.0 |
25.0 |
ZH-5 |
400×120×50 |
470 |
35 |
4~5 |
6~8 |
15.3 |
16.0 |
ZH-6 |
500×100×40 |
580 |
40 |
4~5 |
5~6 |
12.7 |
13.6 |
ZH-7 |
400×100×40 |
460 |
30 |
4~5 |
5~6 |
10.6 |
11.0 |
ZH-8 |
300×100×40 |
360 |
30 |
3~4 |
5~6 |
7.2 |
7.5 |
जेडएच-9 |
250×100×40 |
310 |
30 |
3~4 |
5~6 |
6.2 |
6.5 |
ZH-10 |
180×70×40 |
230 |
25 |
3~4 |
5~6 |
3.3 |
3.5 |
2.शिप हल (डबल आयरन फीट) के लिए वेल्डिंग टाइप जिंक एनोड
प्रकार |
विनिर्देश (मिमी) |
लोहे के पैर का आकार (मिमी) |
कुल भार (किलोग्राम) |
कुल वजन (किलोग्राम) |
|||
ए × बी × सी |
D |
E |
F |
G |
|||
जेडएच-11 |
300×150×50 |
360 |
30 |
4~5 |
5~6 |
13.7 |
14.5 |
ZH-12 |
300×150×40 |
360 |
30 |
4~5 |
5~6 |
10.7 |
11.5 |
3. शिप हल के लिए बोल्ट कनेक्शन प्रकार जिंक एनोड
प्रकार |
विनिर्देश (मिमी) |
लोहे के पैर का आकार (मिमी) |
कुल भार (किलोग्राम) |
कुल वजन (किलोग्राम) |
|||
ए × बी × सी |
D |
E |
F |
G |
|||
ZH-13 |
300×150×50 |
250 |
50 |
3~4 |
8~10 |
11.6 |
12.0 |
ZH-14 |
300×150×40 |
250 |
50 |
3~4 |
8~10 |
8.6 |
9.0 |
4.गिट्टी पानी की टंकी के लिए जिंक एनोड
प्रकार |
विनिर्देश (मिमी) |
लोहे के पैर का आकार (मिमी) |
कुल भार (किलोग्राम) |
कुल वजन (किलोग्राम) |
||||
A×(B1+B2)×C |
D |
E |
F |
G |
H |
|||
जेडटी-1 |
500×(115+135)×130 |
800 |
50 |
6 |
40 |
60 |
53.5 |
56.0 |
जेडटी-2 |
1500×(65+75)×70 |
1800 |
- |
16 |
20 |
40 |
48.3 |
50.0 |
जेडटी-3 |
500×(110+130)×120 |
800 |
50 |
6 |
40 |
60 |
48.0 |
50.0 |
जेडटी-4 |
1000×(58.5+74)×65 |
1300 |
- |
16 |
20 |
40 |
31.8 |
33.0 |
जेडटी-5 |
800×(56+74)×65 |
1100 |
- |
16 |
20 |
40 |
24.0 |
25.0 |
जेडटी-6 |
1150×(48+54)×51 |
1450 |
- |
1 |
15 |
35 |
18.6 |
20.0 |
जेडटी-7 |
250×(80+100)×85 |
310 |
30 |
4 |
6~8 |
0 |
12.8 |
13.0 |
जेडटी-8 |
200×(70+90)×70 |
260 |
30 |
3 |
6~8 |
0 |
7.3 |
7.5 |
नोट 1: ZT-1 और ZT-8 फ्लैट प्रकार के एनोड हैं; नोट 2: ZT-2, ZT-4, ZT-5 और ZT-6 एनोड्स- लोहे के पैर गोल बार स्टील हैं। |
5. जहाज पतवार के लिए एल्यूमिनियम एनोड
प्रकार |
विशिष्टता मिमी |
वजन (किग्रा |
ए × बी × सी |
||
एएच 1 |
800×140×60 |
17.0 |
एएच 2 |
800×140×50 |
15.0 |
एएच 3 |
800×140×40 |
12.0 |
एएच 4 |
600×120×50 |
10.0 |
एएच-5 |
400×120×50 |
6.5 |
एएच 6 |
500×100×40 |
5.5 |
एएच-7 |
400×100×40 |
4.5 |
एएच-8 |
300×100×40 |
3.5 |
एएच-9 |
250×100×40 |
2.5 |
एएच-10 |
180×70×35 |
1.2 |
एएच-11 |
300×150×50 डबल आयरन फीट |
5.8 |
एएच-12 |
300×150×40 डबल आयरन फीट |
4.6 |
एएच 13 |
300×150×50 बोल्ट प्रकार |
5.8 |
एएच-14 |
300×150×40 बोल्ट प्रकार |
4.8 |
6.गिट्टी पानी की टंकी के लिए एल्यूमिनियम एनोड
प्रकार |
विशिष्टता मिमी |
वजन (किग्रा |
A×(B1+B2)×C |
||
1 पर |
500×(115+135)×130 |
23.0 |
दो पर |
1500×(65+75)×70 |
21.5 |
3 बजे |
500×(110+130)×120 |
20.0 |
4 पर |
1000×(58.5+78.5)×68 |
13.2 |
5 बजे |
800×(56+74)×65 |
10.0 |
9 पर |
1150×(48+54)×51 |
9.0 |
7 बजे |
250×(80+100)×85 |
5.0 |
8 पर |
200×(70+90)×70 |
3.0 |
7. उच्च संभावित मैग्नीशियम मिश्र धातु बलिदान एनोड डी प्रकार
प्रकार |
वजन किलो (एलबी) |
मैग्नीशियम बलि एनोड मिमी (इंच) |
||
A |
B |
C |
||
9डी2 |
4.082(9) |
69.9(2 3/4) |
549.3 (21 5/8) |
76.2(3) |
14डी2 |
6.350(14) |
69.9(2 3/4) |
850.9(33 1/2) |
76.2(3) |
20डी2 |
9.072(20) |
69.9(2 3/4) |
1212.9 (47 3/4) |
76.2(3) |
9डी3 |
4.082(9) |
88.9(3 1/2) |
352.4(13 7/8) |
95.3(3 3/4) |
17डी3 |
7.711(17) |
88.9(3 1/2) |
641.4 (25 1/4) |
95.3(3 3/4) |
32डी5 |
14.515(32) |
139.7(5 1/2) |
504.8(19 7/8) |
146.1(5 3/4) |
48D5 |
21.772(48) |
139.7(5 1/2) |
765.2 (30 1/8) |
146.1(5 3/4) |
60डी4 |
27.216 (60) |
114.3(4 1/2) |
114.3(4 1/2) |
1460.5 (57 1/2) |
